1、将轴承盖螺栓按规定顺序及扭力拧紧后，用适当的扭力（四道轴承的用30 -40N·m，七道轴承的用60 -70N m）转动曲轴，以试其松紧度。或用双手扭动曲轴臂使曲轴旋转，试其松紧，这是最简单的方法，但须有一定的技术经验。

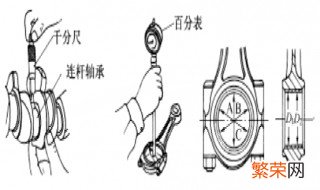

2、用内径千分尺和外径千分尺分别测量轴颈的外径和轴承的内径，测得的这两个尺寸的差，就是它们之间的间隙。一般径向间隙为0. 02 - 0. 05 mm。
3、清洁轴颈和轴瓦，在它们之间，放一比轴承标准间隙约大两倍的软铅片（或软纸片），按规定扭力旋紧轴承盖，然后卸下盖取出铅片（或纸片），用千分尺测其厚度，这个厚度就是这个轴承与轴颈的径向间隙。
4、用塑胶量规测量检查。
①剪取与轴瓦宽度相同的塑胶量规，与轴颈平行放置，盖上轴承盖按规定扭力拧紧螺栓。
注意：不要转动曲轴。
【曲轴轴向间隙测量方法曲轴油膜间隙测量的步骤】②拆下螺栓，取下轴承盖，使用塑胶量规袋上的量尺，对比测量被压扁的塑胶最宽点的宽度，换算成径向间隙值。如果其值不在规定的范围内，就要更换轴瓦。
